Karlsruher Ingenieure sind an der Etablierung des neuen Instandsetzungsverfahrens in Deutschland beteiligt

KIT begleitet Ertüchtigung der Rheinbrücke Maxau

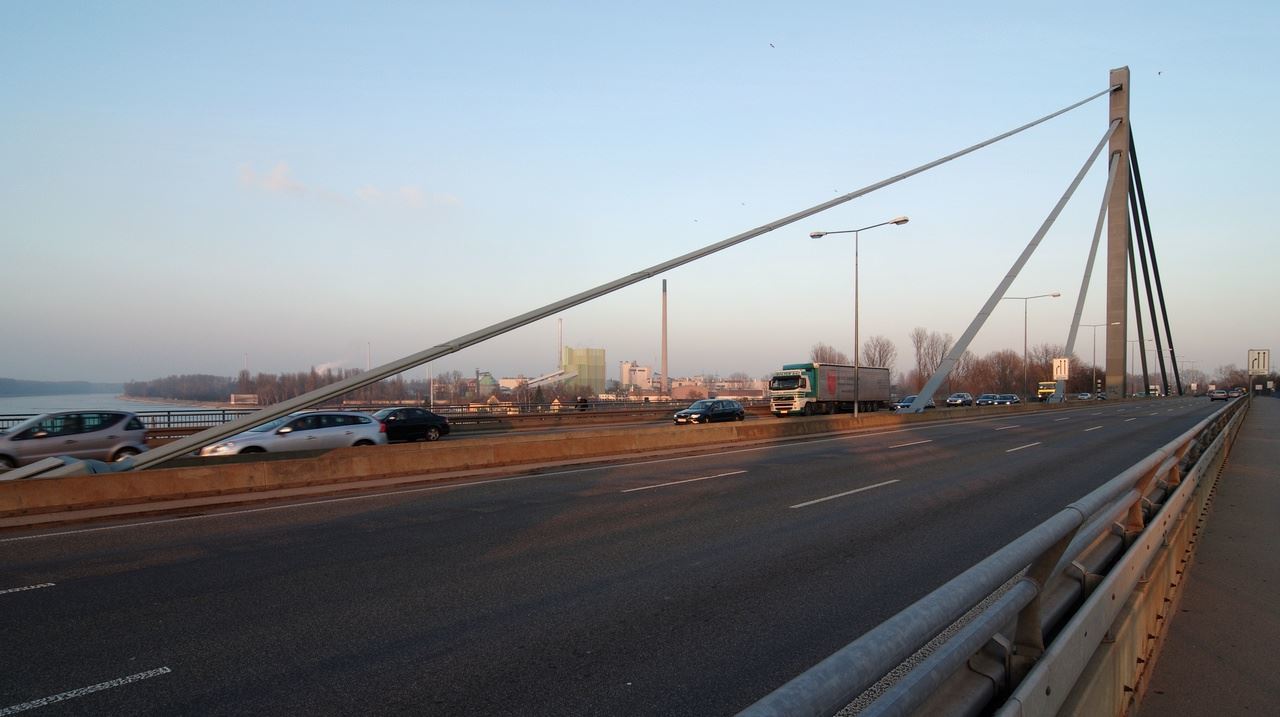

Karlsruhe. Sie beschert Autofahrern im Raum Karlsruhe momentan viel Stress und vor allem Wartezeiten: die Rheinbrücke Maxau. Als einzige Überführung im Umkreis von 25 Kilometern verbindet sie Baden-Württemberg und Rheinland-Pfalz. Dementsprechend hoch ist das Verkehrsaufkommen: Über 80.000 Fahrzeuge überqueren hier täglich den Rhein. Diese Belastung hat die Brücke stark in Mitleidenschaft gezogen. Anfang November beginnt die Instandsetzung, um sie für den Verkehr zu ertüchtigen. Ein Ingenieur-Team des Karlsruher Instituts für Technologie (KIT) begleitet die vom Regierungspräsidium Karlsruhe beauftragten Maßnahmen wissenschaftlich.

Brücke ist in die Jahre gekommen
Seit 1966 führt die 292 Meter lange Schrägseilbrücke die Bundesstraße 10 über den Rhein und verbindet Karlsruhe mit Wörth. Rechnete man vor 50 Jahren mit etwa 18.000 Fahrzeugen pro Tag, misst die heutige Dauerzählstelle „Rheinbrücke Wörth“ um die 80.000 Fahrzeuge täglich. „Die in den vergangenen Jahren ständig gestiegenen Achslasten der Fahrzeuge und die hohe Zahl an Überfahrten hinterlassen Spuren am Bauwerk“, sagt Professor Thomas Ummenhofer, Leiter der Versuchsanstalt für Stahl, Holz und Steine des KIT (VAKA). „Bauteile und Schweißnähte ermüden und können Risse entwickeln“, ergänzt Dr. Daniel C. Ruff, Geschäftsführer der VAKA. Besonders problematisch sei hierbei der stark gestiegene Anteil an Schwerlastverkehr.

Spezialbeton soll helfen
Um die Rheinbrücke für die hohe Verkehrsbelastung zu ertüchtigen, erhält sie einen neuen Belag aus Spezialbeton (das "Wochenblatt" berichtete), der im Verbund mit der stählernen Fahrbahnplatte deren Tragfähigkeit erhöht. Die dabei eingesetzte Technik wurde in den Niederlanden entwickelt und ist dort bereits weit verbreitet. „In Deutschland kam das Verfahren erstmals 2014 in einem Pilotprojekt bei einer Brücke im schwäbischen Beimerstetten zum Einsatz. Hier wurde auch die Eignung für die Instandsetzung der Rheinbrücke Maxau überprüft“, sagen Professor Frank Dehn und Dr. Michael Haist vom Institut für Massivbau und Baustofftechnologie (IMB) und der Materialprüfungs- und Forschungsanstalt (MPA) des KIT. Beide Einrichtungen sind für die Bewertung des hochfesten Betons verantwortlich, der bei der Sanierung und Ertüchtigung genutzt wird. Die extrem hohe Festigkeit des Betons kann dessen Dicke und somit die zusätzliche Gewichtsbelastung für die Brücke deutlich reduzieren. Gleichzeitig dämpft die Verbundfahrbahnplatte Schwingungen durch den Verkehr und schützt so die Stahlkonstruktion. Ein spezielles Gemisch aus Fasern und Stahlbewehrung wirkt möglichen Rissen in dem extrem stark belasteten Beton entgegen.

Die Ingenieure des KIT begleiten die Instandsetzung der Rheinbrücke Maxau wissenschaftlich: „Wir messen mit verschiedenen Sensoren das Tragverhalten der Brücke vor und nach der Instandsetzungsmaßnahme, um Verbesserungen zu verifizieren und so geeignete Techniken für weitere Brücken zu etablieren,“ erklärt Thomas Ummenhofer den Beitrag der VAKA des KIT. Zusammen mit seinem Mitarbeiter Philipp Weidner entwickelt der Ingenieur ein geeignetes numerisches Tragwerksmodell der Brücke, das dann für weitere Analysen zur Verfügung steht. „Dieses validieren wir mit den tatsächlichen Messwerten, um einen Ansatz zu entwickeln, der als Grundlage für weitere Brückeninstandsetzungen dienen kann“, so Daniel C. Ruff. Erste Messungen und Belastungsversuche führt sein Team bereits durch.

„IMB und MPA prüfen und bewerten den von den beteiligten Firmen entwickelten Beton und beraten das Regierungspräsidium Karlsruhe in bautechnischen Fragen“ berichtet Frank Dehn. „Parallel dazu messen wir kontinuierlich das Verformungsverhalten eines im September hergestellten Probebauteils“.

Über die Instandsetzung der Rheinbrücke
Da der Beton speziell auf die örtlichen Gegebenheiten der Rheinbrücke Maxau abgestimmt sein muss, wurden seine Eigenschaften umfangreichen Prüfungen im Labor unterzogen. „Der Einbau dieses Spezialbetons ist technisch extrem anspruchsvoll. Die Handhabung musste an mehreren Probebauteilen getestet werden“, so Michael Haist, der das Projekt bereits seit 2013 begleitet. Nachdem die notwendigen Untersuchungen an diesen Probebauteilen nun zufriedenstellend ausgefallen sind, kann die Instandsetzung im November 2018 beginnen und voraussichtlich im Dezember 2019 abgeschlossen werden. (kit)
